近几年全球各国对“清洁排放”的追求，使新能源汽车获得了高速的发展，由此带动了锂离子电池的飞速发展。2019年诺贝尔化学奖更是颁给从事锂离子电池研究的三位科学家——美国科学家约翰·古迪纳夫、英裔美国科学家斯坦利·惠廷厄姆与日本科学家吉野彰。

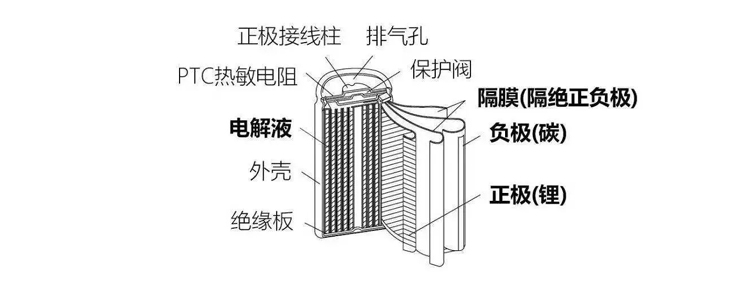

　　当前的动力锂离子电池包含多种关键性材料，无论是圆柱形、方形还是软包电池，其结构组成均与下图类似。其中正极材料无论是成本还是分析项目，都占有最高的比重。

　　根据材料的不同，可将锂离子电池分为钴酸锂、锰酸锂、磷酸铁锂、镍钴锰（三元）型等，目前商品化的动力锂电池主要以磷酸铁锂和三元为主。

　　本系列将从动力锂电池的正极、负极、隔离膜、电解液的检测以及电池电芯的失效分析等五个维度全面解析岛津的完整解决方案与特色的应用。

正极材料的完整解决方案

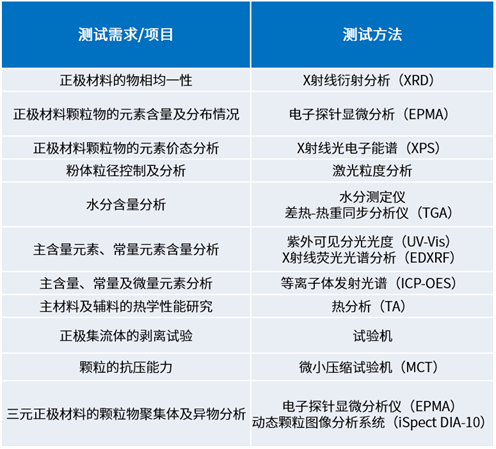

　　岛津具备多种表征及测试设备，可帮助正极材料企业及电池企业应对各种生产、质量控制及研发的测试需求。

　　特色应用

　　1、 聚集体、异物的检测

　　正极材料，无论是磷酸铁锂还是NCM、NCA等三元材料，在材料企业的生产过程中或者电池企业的使用过程中，不可避免地存在着聚集体或者外来的异物。这些异物的存在，对后续电池的性能、安全可能造成潜在的巨大危害。异物的检测有多种手段，但无论是电子显微镜还是X-Ray等其他的方式，都有着成本过高不能较好地适应环境多变的生产现场的缺点。

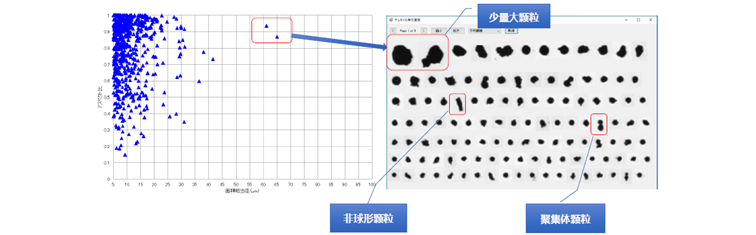

　　岛津在2019年推出的新产品——动态颗粒图像分析系统iSpect DIA-10，其使用和维护的成本低，仪器灵敏度高且操作简单便捷，同时又具备皮实耐用等特点，尤其适合产线上用于测试三元正极材料的聚集体、异物等分析。

　　2、 元素含量的检测及其分布的表征

　　电子探针显微分析仪EPMA作为有效的分析工具，广泛应用于锂离子电池各种材料的研发、制造工序的质量管理、不良解析等方面。岛津的电子探针显微分析仪EPMA-8050G具备卓越的空间分辨率、高灵敏度及高分辨率等特点，特别是针对超轻质量数元素（可低至4Be）具有优秀的检出能力。这些突出的特点，收获了众多正极材料制造商的认可。以下的案例是使用EPMA-8050G表征正极截面活性物质、粘合剂、导电助剂及电解质的分布。

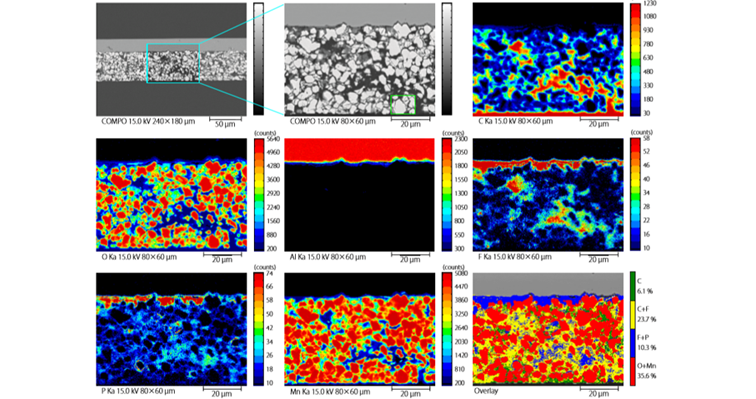

正极截面整体的元素面分析

（Al：集流体；Mn+O：活性物质；F+P：电解质支撑盐；C+F：粘合剂；C：导电助剂）

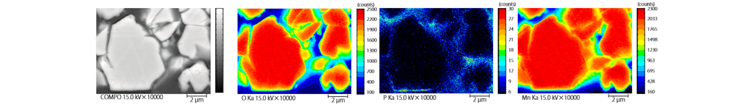

正极截面放大后活性物质的元素面分析

　　3、 颗粒物抗压能力与性能关系的评价

　　　当前的正极材料，无论是磷酸铁锂还是NCM/NCA等三元材料，主流的方法都是高温固相合成法，为了达到更佳的性能，一般来说正极材料都是具有多孔的结构。但孔隙率也是需要控制的，否则会造成材料结构过于疏松从而在充放电循环当中容易坍塌。

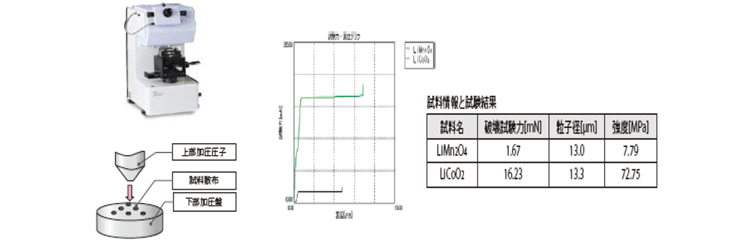

　　岛津独特的微小压缩试验机（MCT）可针对单个颗粒进行抗压和回弹能力学性能的测试。另外该仪器可选配电阻测量组件及温度控制系统，因此除获得粒子的力学性能之外，还可以同时获得颗粒的电阻-压缩率关系、温度-压缩率关系等丰富的信息。结合BET、SEM、激光粒度仪等手段，可使获得的正极材料颗粒物兼具更佳的性能和稳定性。
