　　随着“2020年第七届中国汽车轻量化国际峰会”的日益临近及《国家第六阶段机动车污染物排放标准》的发布与实施，在环境保护和节能降耗法规要求日趋严格的当下，轻量化已成为中国汽车产业发展的重要方向和必然趋势。

　　其中对车身的轻量化更是提高汽车动力性、降低油耗、保护环境的关键。车身轻量化与使用材料密切相关，如镁合金、铝合金等金属结构材料、工程塑料及其复合材料在轻量化中起到重要作用。采用工程塑料及其复合材料可减轻汽车零部件约40%的质量，可降低成本40%，因此开发工程塑料和复合新材料是车身轻量化发展的趋势，其中PP（聚丙烯）和PMMA（聚甲基丙烯酸甲酯）应用最为广泛。

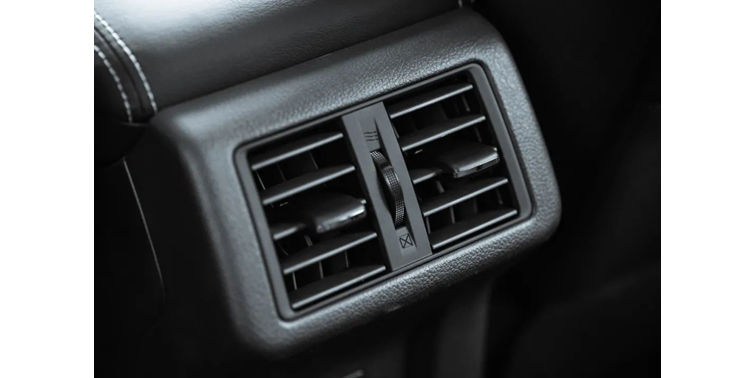

塑料及其复合材料的应用场景

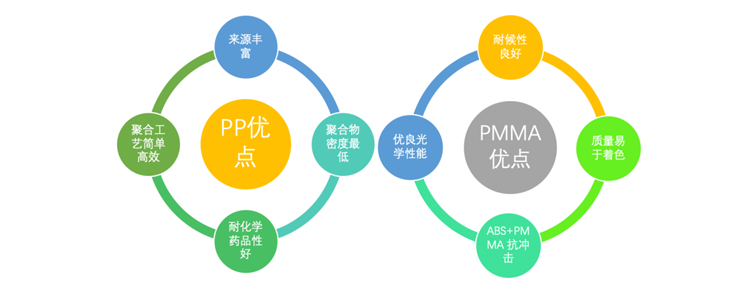

　　为什么在汽车材料轻量化中大量应用PP、PMMA?

　　今天，我们要对PP、PMMA做两个有趣的试验：

1. 宏观视界下的拉伸

　　PP、PMMA在常规的静态测试外，可能会受到动态变形的影响，例如，在涉及运输设备的碰撞和产品掉落时。因此，为了保证可靠性，还必须进行冲击试验。特别是，由于聚合物塑料具有粘弹性，（既有粘性又有弹性），其力学特性表现出对环境温度、时间和变形速率的依赖性。

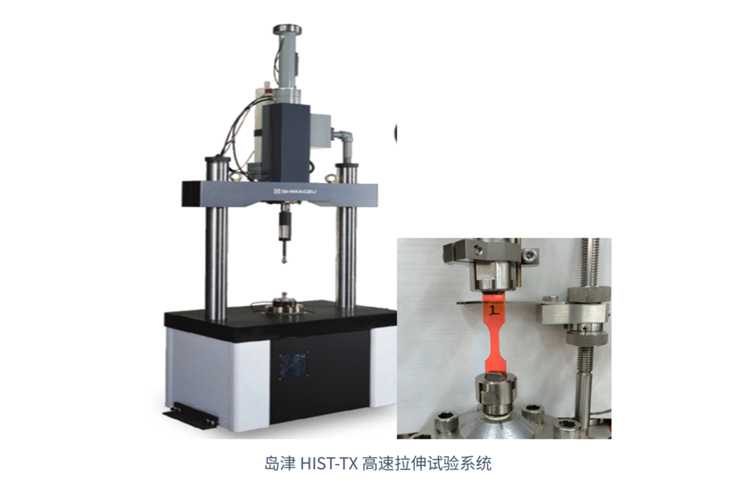

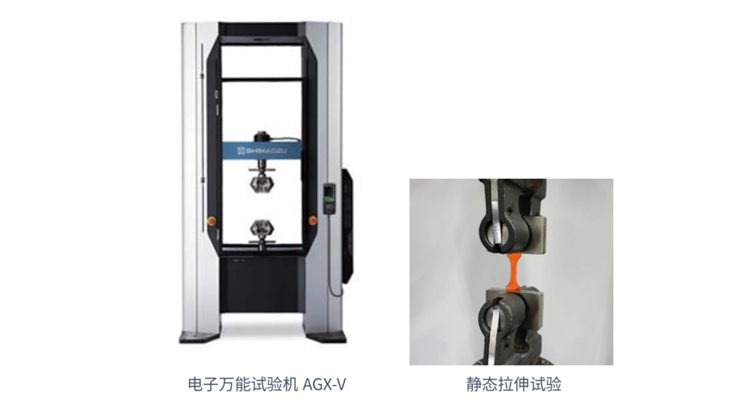

　　采用岛津AGX-V电子万能试验机和HITS-TX高速拉伸试验机可以研究PMMA/PP与试验速度关系。

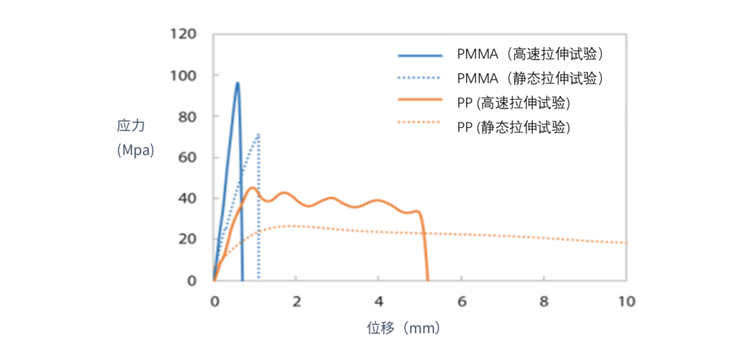

应力-行程曲线

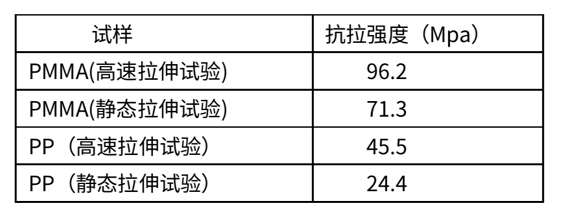

试验结果

　　高速拉伸试验中PMMA和PP的拉伸强度均高于静态拉伸试验，证实了这两种塑料材料拉伸强度的试验速度依赖性。

2. 微观视界下的断口

　　当发生损坏、故障事故或劣化时，我们通常迫切需要调查原因和提出对策。塑料的失效形式多种多样，包括静态断裂、冲击断裂、疲劳断裂、蠕变断裂、环境引起的断裂等。根据分析不同类型的断裂原因，可以观察到具有不同特征的断裂面，这表明可以通过断口观察来确定损伤的原因，并研究解决损伤的方法。拉伸试验后，我们选择对PP试样的断口进行镀金，并用光学显微镜和EPMA进行观察。

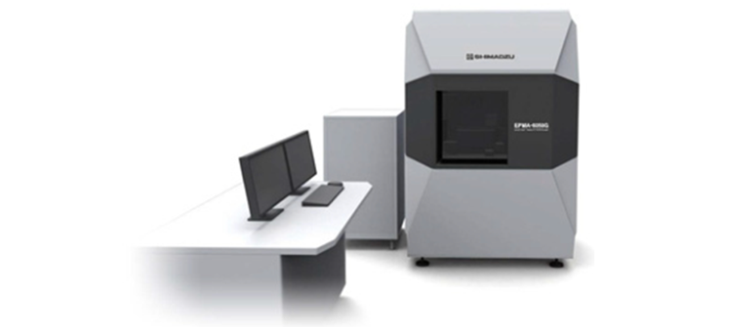

电子探针EMPA8050G

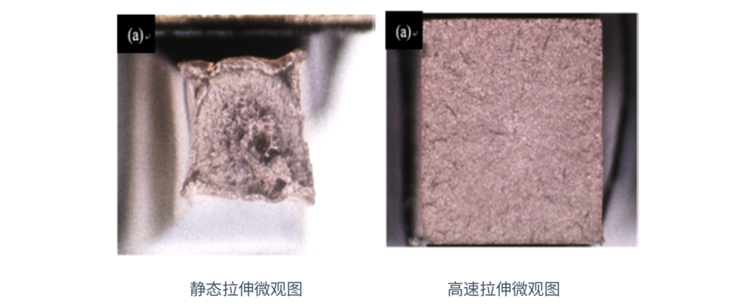

　　在PP断裂表面镀金，并用光学显微镜和EPMA进行观察。静态拉伸试验和高速拉伸试验后的聚丙烯断裂表面分别如下图所示。（a）为光学显微镜图像，（b）-（d）为电子探针二次电子像。

　　对比PP静态拉伸微观图（a）与PP动态拉伸微观图（a）可见，与高速拉伸试验的断口面积相比，静态拉伸试验的断口面积明显较小，这应该是由于静态拉伸断裂时，塑性变形伴随着颈缩而导致的。

静态拉伸微观图

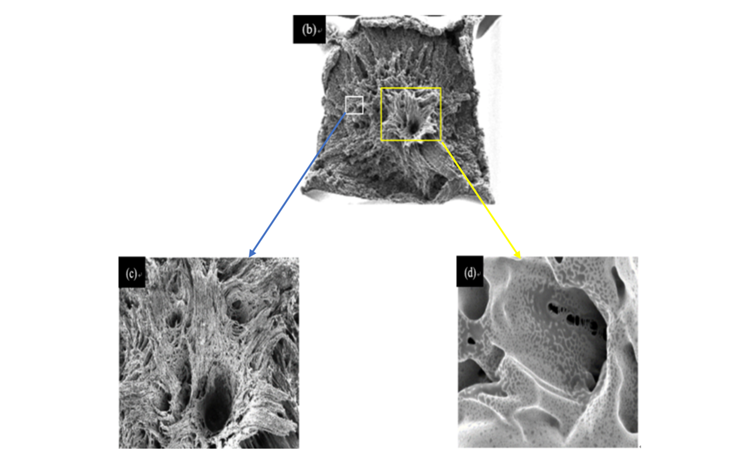

　　在PP静态拉伸微观图（b）中的断裂面中部，可见纤维断裂面以韧性方式伸长。对 PP静态拉伸微观图（b）的中心区域及其左侧区域进一步放大，结果见PP静态拉伸微观图（c）及（d）。由PP静态拉伸微观图（c）可见树脂纤维伸长的情况。PP静态拉伸微观图（d）显示断面上有许多孔，这是由树脂（如低分子量物质）或杂质等微观缺陷等形核长大而导致的。

高速拉伸微观图

　　在高速拉伸试验中，断裂处没有出现颈缩现象，整个断口呈扁平、粗糙的片状。对断面中心及边部进一步放大，结果见PP动态拉伸微观图（c）及PP动态拉伸微观图（d），可见，中部和边部的断口形貌无明显差异。据此可推断，随着试验速度的提高会导致无塑性变形的脆性断裂。

结 论

　　岛津具有丰富的产品线，在宏观方面：拥有各种静态试验机与动态试验机，可以提供力学测试，并进行定制化夹具设计；从微观方面：拥有电子探针EMPA等各种微观测试仪器，可以提供表面分析数据，为客户提供一整套服务与方案。岛津为汽车改性塑料的快速发展提供帮助，在汽车安全性的基础之上实现汽车轻量化，为营造和谐绿色的环境做出贡献，创造崭新的明天。
