前言

　　当前产品的功能愈加丰富，对精度要求也逐步提高，所以出货检查和故障失效分析的要求也越来越多样化。从外观到内部，这些检查对于保证产品的安全性和可靠性十分重要。

　　对从外观无法检测到的内部结构检测，X射线检查设备十分有效。使用X射线辐照检查对象，并将结果进行可视化处理，形成图像，能够非破坏地进行检测。

　　与传统设备相比，岛津最新的Xslicer SMX-1010 系列微焦点X射线检查设备的图像质量和可操作性实现了显著提升。

图1Xslicer SMX-1010外观图

　　优势

　　●新的HDR过滤器特性使观察不同厚度和材料的对象更容易

　　●利用新的图像处理和高分辨率探测器在宽视野内清晰的透视图像

　　●快速和简单的三维分析与新的改进的CT操作

　　Xslicer SMX-1010特点

　　Xslicer SMX-1010主要规格

表1. 主要规格

　　１、能够获取高画质图像的设备

　　●搭载150万像素新型X射线检出器，可获得高分辨率图像。

　　●标配HDR功能。即使工件的厚度与材质不同，一次拍摄即可获得对比度清晰的图像，从而提高气泡等缺陷的可视性。

　　2、大幅缩短检查时间

　　●操作性能大幅度提升，简化从工件更换到观察的流程。

　　●可通过提升检出器的读取速度与载物台的移动速度，大幅削减生产节拍中的检查时间。

　　3、集3D分析的多样化功能为一体

　　●使用选配的CT功能，不仅可进行透视检查，还可进行三维分析。较准作业实现自动化，任何人都可轻松完成CT拍摄。

　　●全景拍摄功能，最大可获取3200万像素X射线透视图像，一张图片即可完成基板等整件大工件的检查。

　　Xslicer SMX-1010系列机拍摄的透视图

　　1、HDR高对比度透视

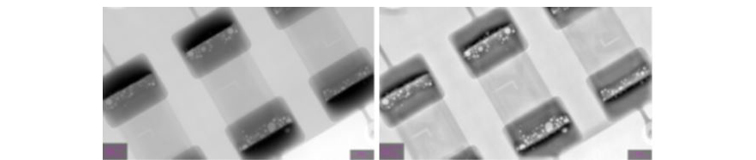

　　片式电阻的透视图像如图2所示。经过HDR功能处理后，图像中焊料内部的空洞很明显。

　　通过HDR功能处理，可以在同一张图片中以高对比度同时观察到透明度好和差的部分。

图2 实装板上片式电阻透视图

左图：无HDR效果  右图：HDR效果

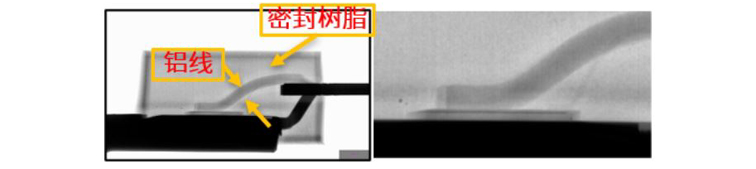

　　此外，使用铝线的功率IC的透视图如图3所示。周围的密封树脂和铝线由于比重接近，对比度低，原本使用X射线不易观察，但通过HDR处理，清晰可见。

图3 功率IC透视图像——铝线

左图：整体图  右图：局部放大图

　　2、探测器倾斜的透视观察

　　将探测器倾斜，进行透视观察。图4为BGA的斜透视图像，图5为通孔的斜透视图像。在BGA的斜透视图像中，可以看到一个结构异常的焊球。

图4 BGA的倾斜透视图像     图5 通孔倾斜透视图像

　　3、高分辨率探测器

　　在高配机型中使用300万像素的高分辨率探测器，可以晰度地观察产品的内部结构。

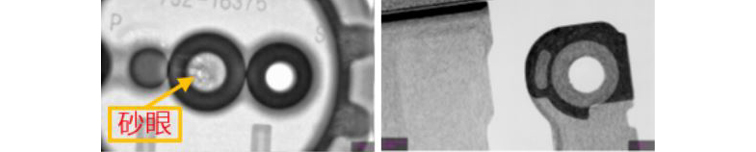

　　图6为铝压铸件透视图，图7为GFRP透视图。压铸件可以清晰地观察到内部砂眼。此外，GFRP可以精细地观察纤维的趋向。

图6 小型铝压铸件透视图像        图7 GFRP透视图像

　　自动运行功能

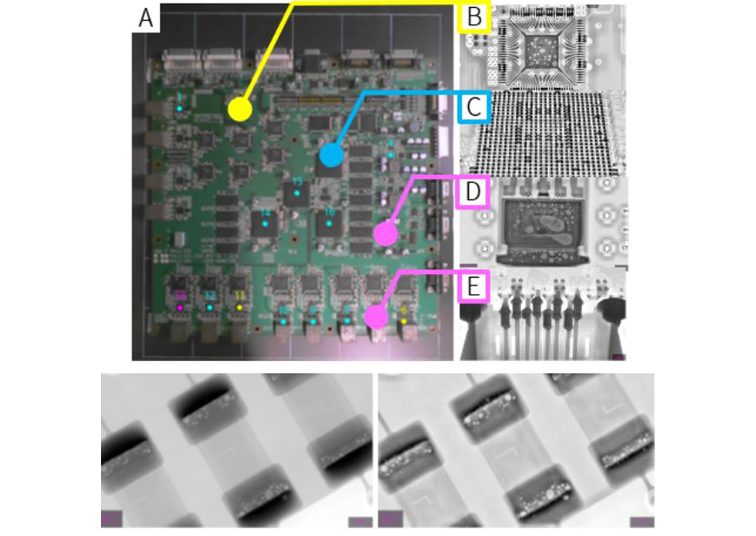

　　自动连续透视拍摄功能（教学功能和步进功能）减轻了作业员的负担，缩短了检查时间。下图是教学功能示意。图8为教学功能检查结果画面和透视图像。教学功能是自动拍摄预先登记的检查点的功能。作业员可以通过选择每个检查位置的OK（●），NG（●）和保留（●），将有缺陷的点位反馈到制造部门。

图8-A 教学功能检查结果画面

8-B  2号检查点  8-C  3号检查点

8-D  5号检查点  8-E  7号检查点

　　选购项：CT3维分析功能

　　CT功能可用于观察复杂的内部结构并解析内部缺陷，而透视图像无法满足3维分析的要求。

　　XslicerSMX-1010可通过加装CT单元，进行三维分析。

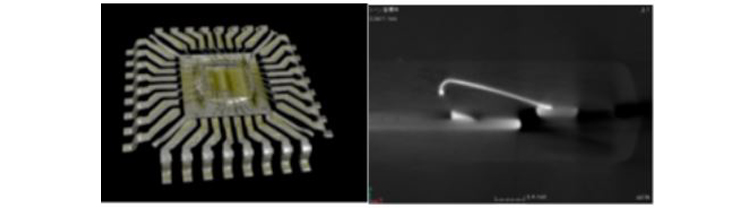

　　图9为QFP封装IC的三维显示图像（左图）和放大的断面图像（右）*1。

图9 QFP封装IC

左图：无HDR效果  右图：HDR效果

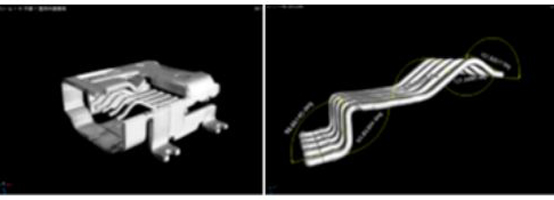

　　图10为USB插头的三维效果图像（左图）和端子的角度测量结果（右图）*1。测量端子弯曲角度，可以将其与设计值进行比较。

图10 USB插头

左图：无HDR效果  右图：HDR效果

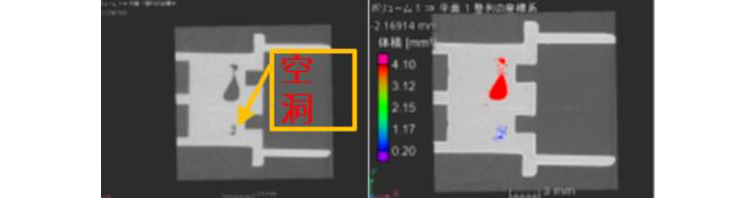

　　图11为树脂插头的断面图像（左图）和缺陷分析结果（右图）*1。如果空洞作为缺陷，红色代表大尺寸，蓝色代表小尺寸。

图11 树脂插头

左图：无HDR效果  右图：HDR效果

总结

　　岛津最新的Xslicer SMX-1010系列微焦点X射线检查设备，使用高分辨率探测器和HDR处理可获取高品质图像。简单易用的UI和人性化设计使每位操作员都在轻松操作的同时，降低了检查作业量。

　　利用CT的三维观察，可以无损地分析被检查物体内部的复杂结构。

　　岛津Xslicer SMX-1010可以用于与产品质量相关的生产环节！
