岛津SPM石墨烯厚度测试——应对GB/T 40066—2021
近期，国家标准化管理委员会发布了《GB/T40066-2021纳米技术氧化石墨烯厚度测量原子力显微镜法》，这一方面意味着石墨烯材料的产业化工作向前迈进了一步，另一方面也表明原子力显微镜开始逐步被标准化工作认可和接受。
为此，作为有着三十年原子力显微镜/扫描探针显微镜设计、开发、销售经验的岛津，按照新发布标准的流程进行了产品验证。结果表明，岛津的原子力显微镜/扫描探针显微镜产品完全符合标准的要求。
本次分析流程完全参照《GB/T40066-2021纳米技术氧化石墨烯厚度测量原子力显微镜法》附录A方法一实例进行。

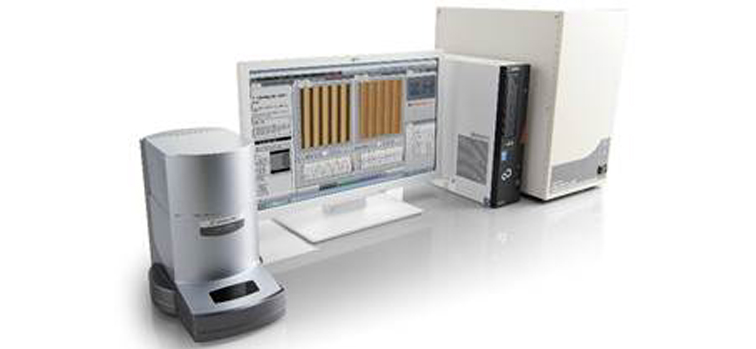

01测试仪器：岛津SPM-9700HT

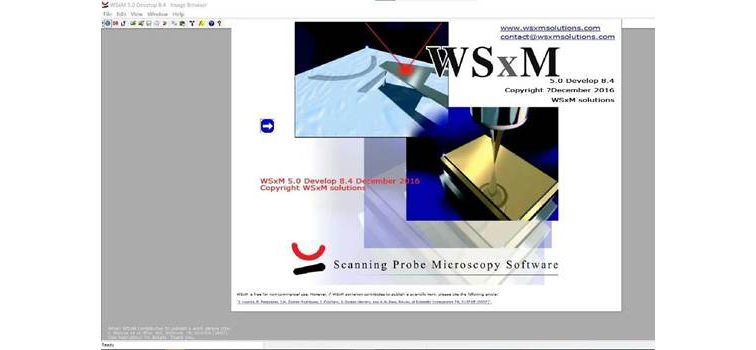

02图像分析软件：WSxM 5.0 Develop 8.4
03图像处理过程

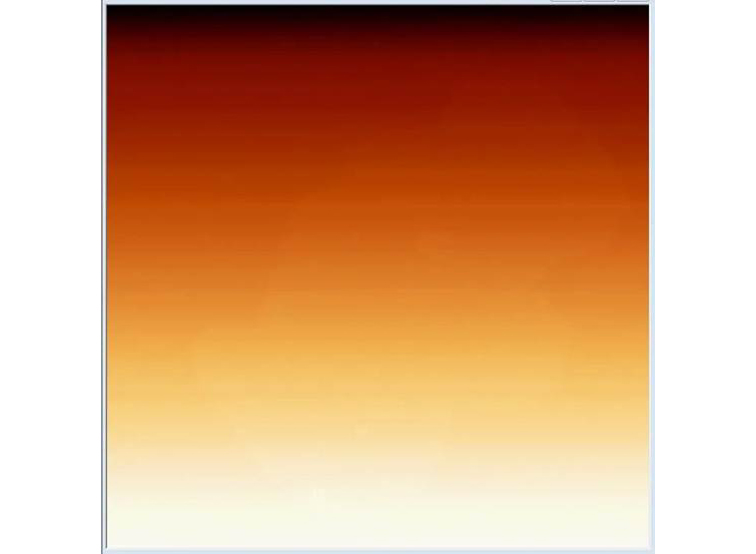

经SPM-9700HT扫描获得的原始图像如下：

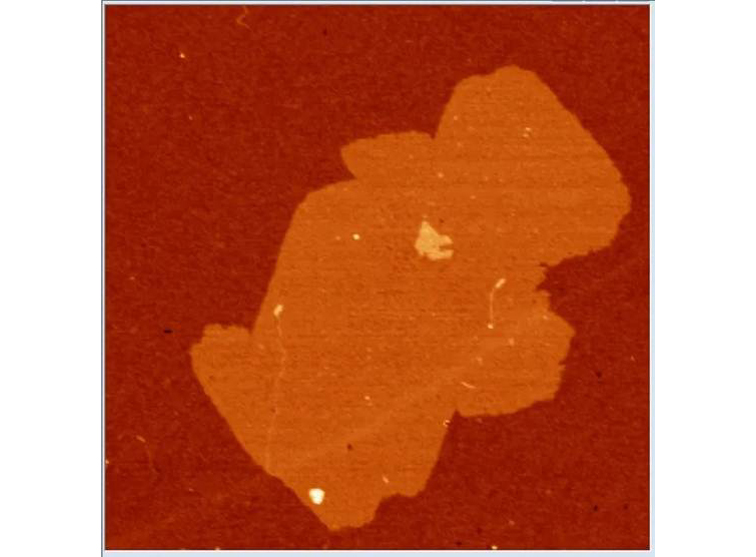

利用WSxM软件Flatten功能处理后图像如下

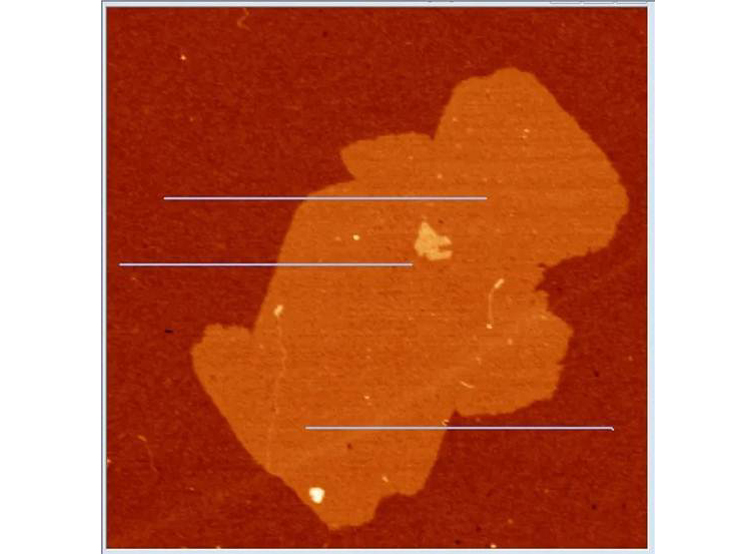

按标准利用软件的Profile功能选取不同位置三条轮廓线，轮廓线方向为SPM-9700HT快速扫描方向（X轴）。

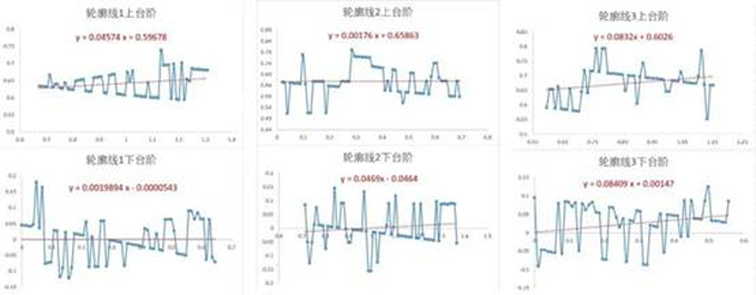

将3条轮廓线数据导出，利用EXCEL软件进行处理，分别拟合3条轮廓线的上台阶拟合直线和下台阶拟合直线。
厚度计算：利用标准中的公式计算

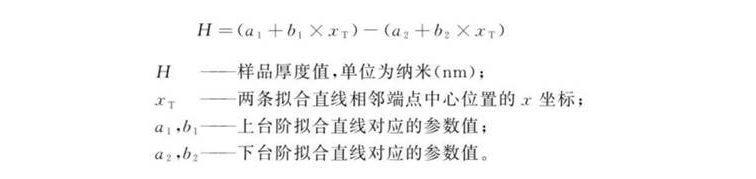

公式图片来源：《GB/T40066-2021纳米技术氧化石墨烯厚度测量原子力显微镜法》
结论
(1)、按照标准计算得知该片氧化石墨烯厚度为0.630±0.039nm，由此可推测这片氧化石墨烯为单层石墨烯。
(2)、岛津的原子力显微镜/扫描探针显微镜产品完全符合《GB/T40066-2021纳米技术氧化石墨烯厚度测量原子力显微镜法》的要求。
